球墨鑄鐵管施工安裝規範：從接口處理到壓力測試

以下是球墨鑄鐵管施工安裝的完整技術規範，涵蓋從接口處理到壓力測試的全流程關鍵控製點：

一、基礎施工準備

管材驗收標準

外觀檢查：承口/插口無裂紋、毛刺，防腐層無剝落（劃傷深度≤0.5mm）

尺寸公差：直徑偏差≤±1.5%（DN500管橢圓度≤3mm）

文件核查：需提供ISO 2531認證、第三方檢測報告（抗拉強度≥420MPa）

溝槽開挖要求

邊坡比例：普通土質1:0.33，鬆散土質1:0.5

基底處理：鋪設200mm厚砂墊層（含泥量≤3%），壓實度≥90%

二、管道接口處理規範

1. T型承插口連接

清潔工序：

用鋼絲刷清除承口內壁和插口外壁雜質

丙酮擦拭橡膠圈槽（禁用油脂類溶劑）

橡膠圈安裝：

采用三元乙丙橡膠圈（硬度50±5 Shore A）

塗抹食品級矽脂（厚度0.1-0.2mm）

安裝後檢查：橡膠圈無扭曲，距承口端麵距離均勻（偏差≤2mm）

2. 法蘭連接

螺栓緊固：

按對角線順序分3次擰緊（ZUI終扭矩見下表）

使用測力扳手，偏差≤±5%

三、管道安裝關鍵控製

下管操作

采用尼龍吊帶（寬度≥100mm），禁止鋼絲繩直接接觸管體

單節管段ZUI大懸臂長度：≤1.5倍管徑

軸線控製

直線段偏差：每10m≤3mm

轉角處理：采用45°或90°標準彎頭，禁止冷彎

支墩設置

水平彎頭處澆築C20混凝土支墩（體積=1.5倍管徑³）

止推塊與管體間隙：5-10mm（填充瀝青麻絲）

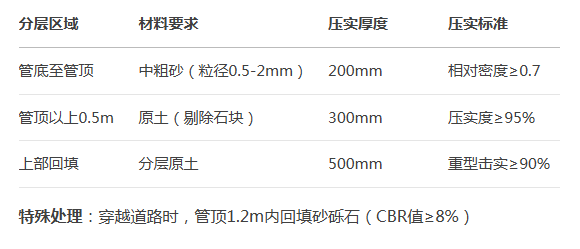

四、回填技術要求

五、常見問題處理

接口滲漏

局部處理：泄壓後拔出橡膠圈，重新塗抹密封膠（聚硫密封膠）

整體更換：滲漏點＞3處時需截管重裝

壓力測試失敗

檢查順序：閥門密封→支墩位移→管體裂紋（采用超聲波探傷）

六、驗收文檔清單

管道軸線測量記錄（全站儀數據）

壓力測試曲線圖（需顯示穩壓階段）

橡膠圈硬度檢測報告（現場抽樣10%）

防腐層電火花檢測報告（檢測電壓3000V）

注意事項：

環境溫度＜5℃時需采取防凍措施（添加防凍劑或延遲試壓）

地下水豐富地區需先降水至管底0.5m以下

消毒衝洗：次氯酸鈉溶液濃度50mg/L，接觸時間≥30min

通過規範施工，球墨鑄鐵管係統可實現50年設計壽命（ISO 2531標準）。重點控製接口密封性與回填質量兩大核心環節。
